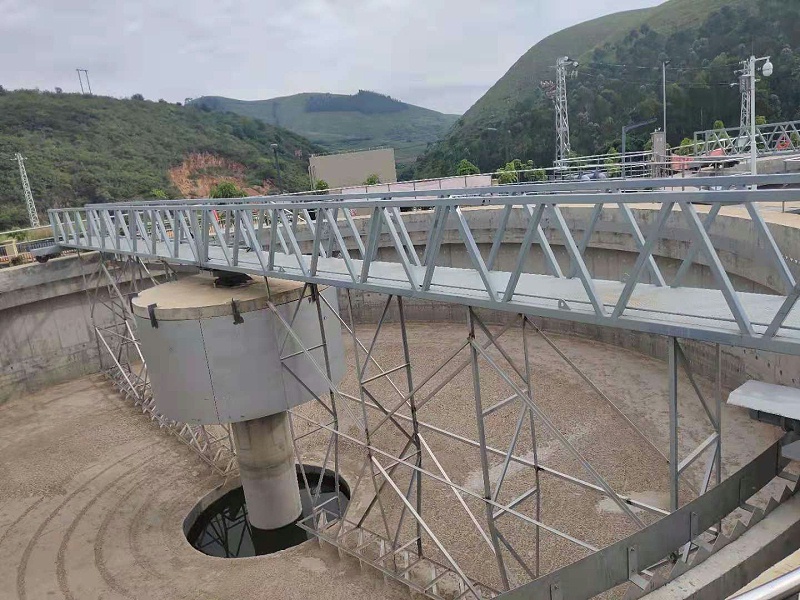

周边传动刮泥机现场
返回列表 来源: 发布日期: 2021.09.16

一、概述

周边传动刮泥主要用于给水、排水工程中的 圆形 沉淀池。池子上部的主梁一端设有传动装置,另一端与池中心的中心支座相联,并以其为轴作圆周运行。传动装置是行星摆线针轮减速机通过链传动驱动行走轮转动,从而带动桥架作回转运动。

该设备具有以下特点

1、处理量大,可节省占地面积。

2、该设备仅需一个电机,能耗少, 节约电耗

3可刮污泥的污泥浓度高,排泥效果好。

4、刮板构造简单,运行安全可靠,维修方便。

5、适应性好,易实现全自动控制。

二、工作原理

半桥式刮泥机,主要由过桥,溢流堰、传动装置、 布水槽 、集泥槽、排设施、输电输气装置等组成。待处理的的水从中心进水管进入 布水槽 ,均流进入沉淀池,然后向四周扩散沉淀,清水由池边溢流堰流出,吸泥管与吸泥泵相连接 ,利用 吸泥泵 将池底污泥 沉淀物排入集泥槽,再由排泥管排出

三、产品主要技术参数

参数

型号

池直径(m)

推荐池深(m)

周边线速度(m/s)

驱动功率

(KW)

设备总重

(KG)

10000

10

35

12

1.5

8150

15000

15

35

12

1.5

11630

20000

20

35

12

1.5

13910

25000

25

35

12

2.2

15036

30000

30

35

12

2.2

18131

35000

35

35

12

2.2

21769

40000

40

35

12

2.2

23913


四、设备的安装

1、安装前对土建下列各项进行检验:

A、沉淀池的内径偏差及椭圆度偏差;

B、池台沿半径的规则性;

C、中心支墩基础面与池台上表面的尺寸误差;

D、池台上表面的不平度;

E、池底面的不平度和倾斜度。

2、设备起吊:本设备起吊时可借助桥架进行捆绑、起吊。

3、设备中心转动装置应安装于中心柱的预埋铁上,并进行找平,找平后进行固定,不能晃动。

4、池顶与刮泥机驱动部分的滚轮相接触的一周应抹平,起伏应小于1cm

5刮泥板不应有卡位、突跳现象

6、电气箱放置:一般以安全、方便操作为原则,可放在扶梯的侧面及就近位置,但是应注意防潮、防湿、防止腐蚀性气体损坏电器元件。

7、接线:电柜的接线端与设备的接线盒应按所标的相同号码连接。

五、设备的调试

1、试运行准备

A、刮泥机各零部件安装完毕后,各部经检查牢固可靠无故障后方可开车。

B、清除池中所有的杂物,以免引起堵塞。

C、对水泵、减速机及各传动部位应检查是否灵活,并按规定加好润滑油,如有异常应予以排除。

D、接通电源启动水泵,检查其转向是否正确,如反转,将其中的两根电线调换相位即可。

E、点动驱动装置,检查桥两端驱动装置运动方向是否相同,如不相同,将逆时针运转的驱动装置的电机两根电线调换相位即可。

F、先将池内注满清水,启动按钮进行试运转。当刮泥机连续运转24小时以上,经检查无异常后,方可注入污水。

2、试运行

A、加水:往沉淀池中加满水,观察出水堰出水是否均匀。

B、启动驱动装置,让设备运行一周,观察设备的运行状况,如发现设备起伏严重,则为轨道面不平所致,应立即停机整改。

六、设备的操作规程

1、设备使用前应按试运行方法,试运行合格后方可投入正常使用。

2、开启设备前,应先检查行台一周有无杂物阻碍驱动装置运行,如有杂物应及时清理,以防出现事故。

3、设备运行中应经常注意运行是否正常,发现问题应及时停止运行,进行检查。应做到机器开启时人不离岗,随时观察。

4、对减速机等转动机械需定期加油。减速机机应两个月加一次油,半年换一次油。具体请按照该产品的说明书进行维护及保养。

5、刮泥机运行时严禁站在驱动装置运行的行台一周上,以防出现安全事故。

七、设备维护保养

刮泥机每年大修一次。在维修保养时应做到:

 A、刮泥机运转时保持减速机润滑油的油标位置。滚子轴承每月注油一次。

B、检查水上零件联接是否松动。

C、检查传动装置的密封。

D、检查集电装置的电刷。

E、检查水下各零件的腐蚀情况,橡胶刮板磨损腐蚀严重时应予以更换。

F、大修时重新涂防腐涂料。

G、刮泥机运行时应注意污水量和污染程度的变化,排泥管道工作情况,如有故障及时排除。如须停车排故障时,应停止向池内排入污水,待故障排除后再排放污水,重新开车。


f2b4b9f0e1b4c21f9b8f466a6eaa2ed

八、注意事项

1刮泥机运行中,刮泥机运行轨道上严禁放置物品。

2、刮泥机需长时间停车后,应排空池体内的污水。

3、严禁刮泥机长时间停车后,仍向池体内注入污水后突然开车。
